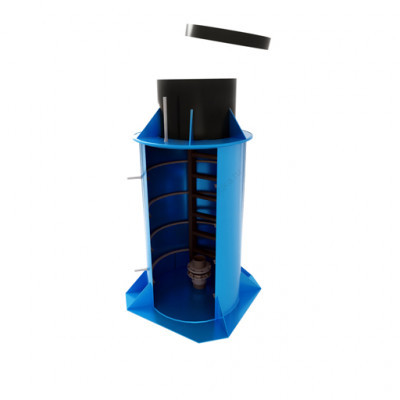

Кессон пластиковый тип 2/3 с муфтой, с лестницей, круглый

Описание

• Высота кессона: 2.25
• Масса m: 71
• Диаметр обсадной трубы, mm: 108/164
• Размер рабочей камеры, mm: Ø955×1750
• Размер горловины: Ø700×500
• Габаритные размеры основания: 1100×1100×13
• Диаметр соединительной муфты: 108/164

КЕССОН «ЭКОБАТ» 2 тип 3 — это устанавливаемая в грунт герметичная пластиковая конструкция, защищающая скважину, трубы и сопутствующее оборудование от промерзания, проникновения сточных, грунтовых и подводных вод.

КЕССОНЫ «ЭКОБАТ» облегчают обслуживание установленного насосного оборудования , исключают нежелательные шумы и вибрации при его работе, а также сохраняют работоспособность механизмов и трубопроводов при низких температурах.

Срок эксплуатации КЕССОНА «ЭКОБАТ» — 50 лет. Материал изделия — усиленный металлопластиковыми кольцами жесткости полипропилен на жёстком основании.

Полную защиту от грунтовых вод и других внешних факторов воздействия КЕССОНУ «ЭКОБАТ» обеспечивает дополнительная муфта «ЭКОБАТ», которая устанавливается на обсадную трубу скважины.

В зависимости от пожелания заказчика в комплекте КЕССОНА «ЭКОБАТ» может быть добавлена крышка — утеплитель. Также возможны дополнительные герметичные врезки в боковую стенку и верхнюю полку кессона для вывода кабельной или водопроводной трубы.

КОМПЛЕКТ ПОСТАВКИ

• КЕССОН «ЭКОБАТ»
• Крышка
• Паспорт изделия

Дополнительное оборудование:

• Муфта «ЭКОБАТ»;
• Лестница;
• Крышка-утеплитель.
• УСТАНОВКА КЕССОНА «ЭКОБАТ»

Работы по установке и монтажу кессона «ЭКОБАТ» рекомендуется проводить при помощи специализированной монтажной бригады.

• Заранее подготовьте котлован под кессон.
• Перед установкой оборудования произведите внешний осмотр изделия. Детали оборудования не должны иметь вмятин, трещин и других дефектов.
• Перед монтажом кессона произведите тщательную очистку обсадной скважинной трубы от грязи и ржавчины.
• Раскрутите болты и разберите фланцевую муфту «ЭКОБАТ» внутри кессона.
• При необходимости отрежьте необходимый размер обсадной трубы (горловина кессона должна быть выше уровня земли не менее 10 см.)
• Очищенную трубу обработайте силиконовым герметиком от фланца муфты вверх на 5-10 см. для выравнивания микронеровностей поверхности трубы.
• Наденьте очищенную от загрязнении уплотнительное кольцо на обсадную трубу, убедитесь, что кольцо плотно прилегает к нижнему фланцу кессона.
• Разместите кессон на осадную трубу таким образом, чтобы труба вошла в основание соединительной муфты, встроенной в массивное дно кессона. Проследите, чтобы горловина кессона была выше уровня земли не менее, чем на 10 см. При монтаже кессона исключите перекосы.
• Наденьте верхний фланец, равномерно затяните болты, резиновое кольцо герметично зафиксирует кессон на обсадной трубе.
• Выровняйте кессон по уровню. Проследите, чтобы зазоры между обсадной трубой и фланцем муфты были максимально идентичны по всему диаметру.

ВНИМАНИЕ!!! Для монтажа КЕССОНА «ЭКОБАТ» установки бетонной плиты на дно котлована НЕ ТРЕБУЕТСЯ.

ЗАСЫПКА ТРАССЫ И КЕССОНА

ВАЖНО!!! Засыпка кессона должна производиться с ЗАКРЫТОЙ крышкой.

После установки кессона послойно засыпьте пазух между стенками котлована и стенками ёмкостей песком без твёрдых включении, смешанным с цементом в соотношении 1:4

Каждый слой песчано-цементной засыпки должен быть равен примерно 300 мм. Обязательно производите ручное трамбование каждого слоя с проливкой водой. Верхний слой (примерно 100 мм) засыпьте растительным грунтом.

Трамбование с использованием трамбовочных машин ЗАПРЕЩЕНО!

Если размещение кессона планируется в зоне движения транспортных средств, то песчано-цементную смесь необходимо заменить бетоном, а над рабочей камерой кессона смонтировать разгрузочную плиту, опирающуюся на бетонные стенки.

Заливку бетоном стенок производите послойно. Толщина каждого слоя не должна превышать 250 мм. Укладку каждого следующего слоя производите только после того, как предыдущий слой наберёт не менее 70% прочности.

СПЕЦИАЛЬНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ИЗДЕЛИЕ НЕ ТРЕБУЕТ.
