Скважинные насосы 4BLOCKm 2/ 7

Описание

Общее описание

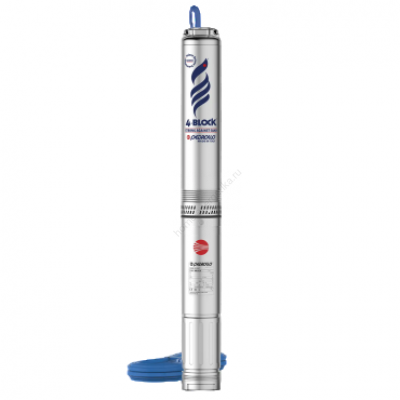

Насос Pedrollo 4-BLOCKm 2/7 — это погружной 4-дюймовый (4″) моноблочный скважинный электронасос, полностью выполненный из нержавеющей стали. Агрегат поставляется полностью готовым к установке: в комплекте — погружной двигатель с встроенным конденсатором и тепловой защитой, а также силовой кабель длиной 20 метров. Насос рекомендован для перекачивания чистой воды, в которой допускается небольшое содержание песка (не более 150 г/м³ согласно официальной документации). Благодаря высокой эффективности, надежности и простоте монтажа, Pedrollo 4-BLOCKm 2/7 отлично подходит для бытового, коммерческого и сельскохозяйственного секторов. Он идеально подходит для автоматического распределения воды в напорных баках (гидроаккумуляторах), системах орошения, полива и других системах водоснабжения.

Конструктивные особенности (моноблочное исполнение)
Насос представляет собой моноблочную конструкцию, где гидравлическая часть и двигатель объединены в единый герметичный узел. Основные компоненты выполнены из коррозионностойких материалов:

• Корпус гидравлической части: нержавеющая сталь AISI 304, напорный патрубок с резьбой согласно ISO 228/1.
• Кожух двигателя: нержавеющая сталь AISI 304.
• Рабочие колеса: Lexan 141-R.
• Диффузоры: Noryl FE1520PW.
• Корпуса рабочих ступеней: нержавеющая сталь AISI 304.
• Вал насоса: нержавеющая сталь AISI 304.
• Подшипники насоса: неподвижные части — специальный технополимер, вращающиеся — AISI 316 с защитным покрытием из оксида хрома для стойкости к песку.
• Приводная муфта: нержавеющая сталь AISI 316L.
• Двойное механическое торцевое уплотнение вала с промежуточной масляной камерой:
  • Со стороны двигателя: керамика/графит (NBR).
  • Со стороны насоса: карборунд/графит (NBR).

Основные технические характеристики (модель 4BLOCKm 2/7)

• Тип насоса: Погружной, моноблочный, многоступенчатый центробежный.
• Диаметр корпуса: 4″ (100 мм) — для скважин от 4 дюймов.
• Частота сети: 50 Гц.
• Напряжение питания: 220-230 В (однофазный).
• Номинальная мощность (P2): 0,55 кВт (0,75 л.с.).
• Максимальная производительность (Q): до 4,5 м³/ч (75 л/мин).
• Максимальный напор (H): до 60 метров (согласно рабочей кривой для 2/7).
• Количество рабочих ступеней: 7.
• Присоединительный размер (DN): 1″ (резьба ISO 228/1).
• Длина кабеля в комплекте: 20 м (тип PBS-P, одобрен для контакта с питьевой водой по BS 6920).
• Конденсатор: встроенный, 20 мкФ (500 В).
• Тепловая защита: встроена в обмотку двигателя.
• Потребляемый ток (230 В): 5,0 А.
• Класс изоляции двигателя: F.
• Степень защиты двигателя: IP X8 (полностью герметичный).

Гидравлические характеристики (50 Гц, данные из документации)
Для модели 4BLOCKm 2/7 в техническом паспорте указаны следующие рабочие параметры (выдержка):

Расход Q (м³/ч) 0 0,6 1,2 1,5 2,4 3,6 4,5 Напор H (м) 60 65 60 57 46 20 4

Примечание: Данные соответствуют EN ISO 9906. Максимальный КПД достигается в диапазоне 1,2–2,4 м³/ч.

Условия эксплуатации и ограничения

• Температура перекачиваемой жидкости: до +35 °C.
• Максимальное содержание песка: 150 г/м³.
• Максимальная глубина погружения: до 60 м (с кабелем соответствующей длины).
• Ориентация в скважине: вертикальная или горизонтальная (насос допускает оба положения).
• Допустимое количество пусков в час: не более 20 при равномерных интервалах.
• Режим работы: S1 (непрерывный, продолжительный).
• Минимальный диаметр скважины: 4″ (100 мм).

Применение
Благодаря коррозионностойким материалам и защите от песка, насос Pedrollo 4BLOCKm 2/7 рекомендован для:

• Автоматического водоснабжения частных домов, дач, коттеджей (совместно с гидроаккумулятором и реле давления).
• Орошения и полива сельскохозяйственных угодий, теплиц, садов.
• Систем повышения давления.
• Забора воды из неглубоких скважин (до 60 м) и колодцев.
• Перекачки чистой воды из резервуаров и накопительных емкостей.

Преимущества модели Pedrollo 4BLOCKm 2/7

• Полностью нержавеющий корпус (AISI 304) — высокая коррозионная стойкость.
• Моноблочная конструкция — не требуется сборка насоса и двигателя.
• Встроенный конденсатор и тепловая защита — упрощенный монтаж и безопасная эксплуатация.
• Двойное механическое уплотнение с масляной камерой — защита от проникновения воды.
• Длинный кабель 20 м в комплекте — подходит для большинства стандартных скважин.
• Высокий КПД и надежность — итальянское качество сборки.
• Сертификация ISO 9001, ISO 14001 и соответствие европейским нормам безопасности.

Габаритные размеры и масса

• Количество ступеней: 7.
• Диаметр (Ø): 100 мм (4″).
• Длина (h1): ~674 мм (по данным размерной таблицы).
• Масса: ~12,1 кг.

Стандарты и сертификация

• Соответствие нормам: EN 60335-1, IEC 60335-1, EN 60034-1, IEC 60034-1, Регламент (ЕС) № 547/2012.
• Сертифицированная система менеджмента DNV ISO 9001 (качество), ISO 14001 (экологический менеджмент).
• Гарантия: 2 года в соответствии с общими условиями продажи Pedrollo.

Дополнительные опции (доступны по запросу)

• Кабель электропитания длиной 30 м.
• Другие напряжения питания или частота 60 Гц.

Резюме: Насос Pedrollo 4BLOCKm 2/7 — это надежное и простое в установке решение для автономного водоснабжения из скважин диаметром от 4 дюймов. Полностью нержавеющий корпус, встроенная автоматика (конденсатор и тепловая защита), длинный кабель 20 м и допуск к воде с содержанием песка до 150 г/м³ делают эту модель идеальным выбором для частных домов, дач, систем орошения и небольших коммерческих объектов.

Информация составлена на основе официальной технической документации...
